根據周界介質及現場環境，為能更好的發揮設備的性能，排除因外界環境干擾引起的誤報和人入侵時的漏報，需要按照以下方式進行施工安裝。
l 傳感光纜鋪設應在
圍網 處，呈
S型 鋪設。
l 每隔30厘米用防紫外線扎帶或專用綁扎帶將光纜與
圍網 緊密固定，這樣不但可以很好的探測到攀爬、翻越等入侵，而且所需光纜較少，適用于警戒級別較高的場所。傳感光纜應鋪如圖所示：
安裝圖例（掛網）
各類圍網介質及振動傳感光纜敷設圖例：

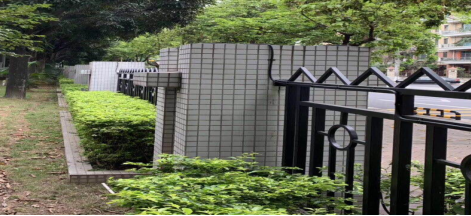

1 振動傳感光纜在鐵柵欄上的敷設介紹
在鐵柵欄上部署振動光纖周界系統主要是用來防止翻越、攀爬入侵。光纖周界安防系統中的，室外“傳感器”的安裝方式。在保證正確的施工工藝前提條件下，振動傳感光纜的敷設樣式沒有嚴格限制。
u 將振動傳感光纜依照鐵柵欄的樣式及造型，用防紫外線扎帶或不銹鋼扎絲將振動傳感光纜依附綁扎到鐵柵欄上，每米3～4個綁扎點。
u 多余光纜在盤繞時其彎折半徑應大于光纜外徑的20倍，不得彎折扭曲、不得強拉硬拽。
u 應保證其平直且緊密依附在傳感介質上(鐵柵欄)。
u 工程中應盡量避開干擾源多的地方(如：路肩、大型機電設備旁、不穩固的地方等)。
根據周界介質及現場環境，為能更好的發揮設備的性能，排除因外界環境干擾引起的誤報和人入侵時的漏報，需要按照以下方式進行施工安裝。
l 傳感光纜鋪設應在
圍網 處，呈
S型 鋪設。
l 每隔30厘米用防紫外線扎帶或專用綁扎帶將光纜與
圍網 緊密固定，這樣不但可以很好的探測到攀爬、翻越等入侵，而且所需光纜較少，適用于警戒級別較高的場所。傳感光纜應鋪如圖所示：
安裝圖例（掛網）
各類圍網介質及振動傳感光纜敷設圖例：
1 振動傳感光纜在鐵柵欄上的敷設介紹
在鐵柵欄上部署振動光纖周界系統主要是用來防止翻越、攀爬入侵。光纖周界安防系統中的，室外“傳感器”的安裝方式。在保證正確的施工工藝前提條件下，振動傳感光纜的敷設樣式沒有嚴格限制。
u 將振動傳感光纜依照鐵柵欄的樣式及造型，用防紫外線扎帶或不銹鋼扎絲將振動傳感光纜依附綁扎到鐵柵欄上，每米3～4個綁扎點。
u 多余光纜在盤繞時其彎折半徑應大于光纜外徑的20倍，不得彎折扭曲、不得強拉硬拽。
u 應保證其平直且緊密依附在傳感介質上(鐵柵欄)。
u 工程中應盡量避開干擾源多的地方(如：路肩、大型機電設備旁、不穩固的地方等)。
2 振動傳感光纜在圍墻上的敷設介紹
實體圍墻防止攀爬、翻越、破壞的，主要根據墻頂的實際情況來敷設振動傳感光纜。
2.1 平面墻頂和非平面墻頂敷設振動傳感光纜的施工工藝。這類應用場合一般在別墅、辦公大樓、變電站、文博景區等有圍墻的場合。
u 墻頂鋪設噴塑鋼絲網。可根據墻頂實際情況做適當的造型，盡量做到美觀。
u 固定噴塑鋼絲網。主要用自攻螺釘將鋼絲網固定在墻頂上，兩固定點間距小于50厘米。若有必要可用扎絲將噴塑鋼絲網綁扎在墻頂上，防止其松脫。
u 將振動傳感光纜固定在噴塑鋼絲網上。主要采用防紫外線扎帶或不銹鋼扎絲將振動傳感光纜依附綁扎到鋼絲網上。
u 加大振動傳感光纜在鋼絲網上的用量，可以增加振動傳感光纜的探測感知面積。例如：呈波浪形或沿防區長度方向迂回敷設多道傳感光纜，如下圖所示。

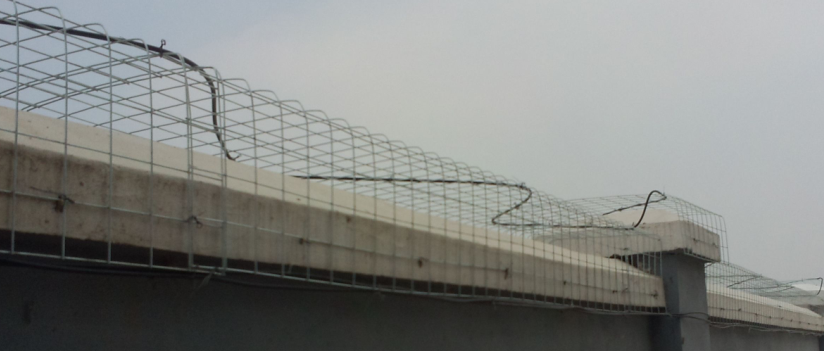

振動傳感光纜在墻頂上的鋪設(防止攀爬、翻越、跳躍)
2.2 在防翻越護欄網上加裝振動傳感光纜的施工方式。起到物防加技防的雙重作用，常見的是在有圍墻的園林、國家重要機關部門等場所。
u 其具體的施工方式與前面介紹的施工工藝類似。
u 該施工方式之一主要加寬了噴塑鋼絲網的寬度，可以增大與攀爬、翻越等入侵者接觸的機會。

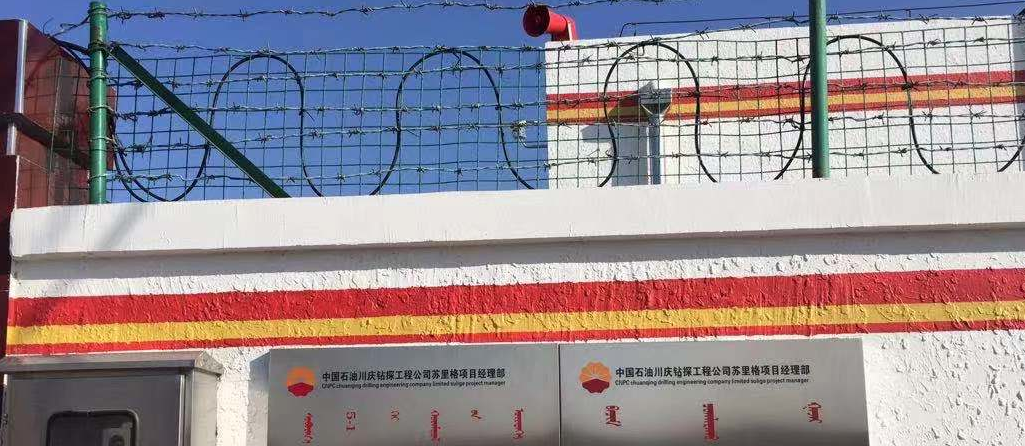

振動光纜在墻頂的施工方式(物防與技防雙重作用，防止攀爬、翻越、跳躍)
2.3 在裝有滾刺籠的墻頂上加裝振動傳感光纜的施工方式。起到物防加技防的雙重作用。常見的是在機場、國防防護這類場合的周界應用。
u 這種施工方式主要將振動傳感光纜固定在滾刺籠的底部。防止較為松散的滾刺籠經風吹導致的誤報，如下圖所示。

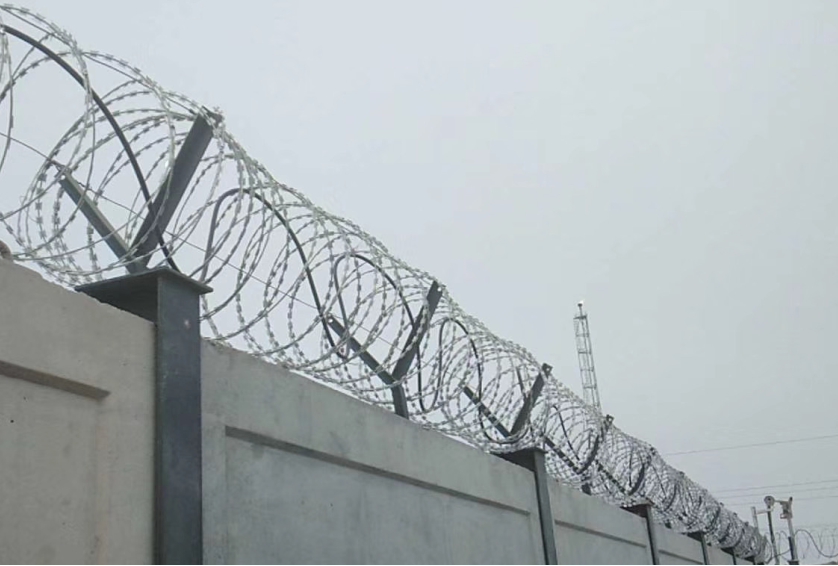

滾刺籠結合光纖周界實例(物防與技防雙重作用，防止攀爬、翻越)
2.4 將振動傳感光纜依附固定在墻體表面或嵌入到墻體內。
這種敷設方式主要是防止暴力破壞墻體入侵，典型應用在金銀庫防盜、變電站防破壞盜竊等場所，如下圖所示。

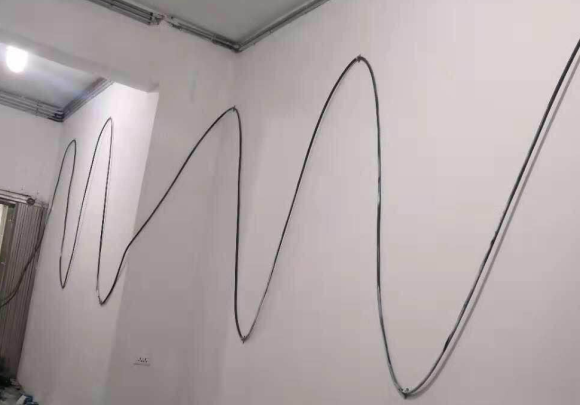

振動傳感光纜采取固定在墻面及嵌入墻內
2.5振動光纜地埋的安裝方式

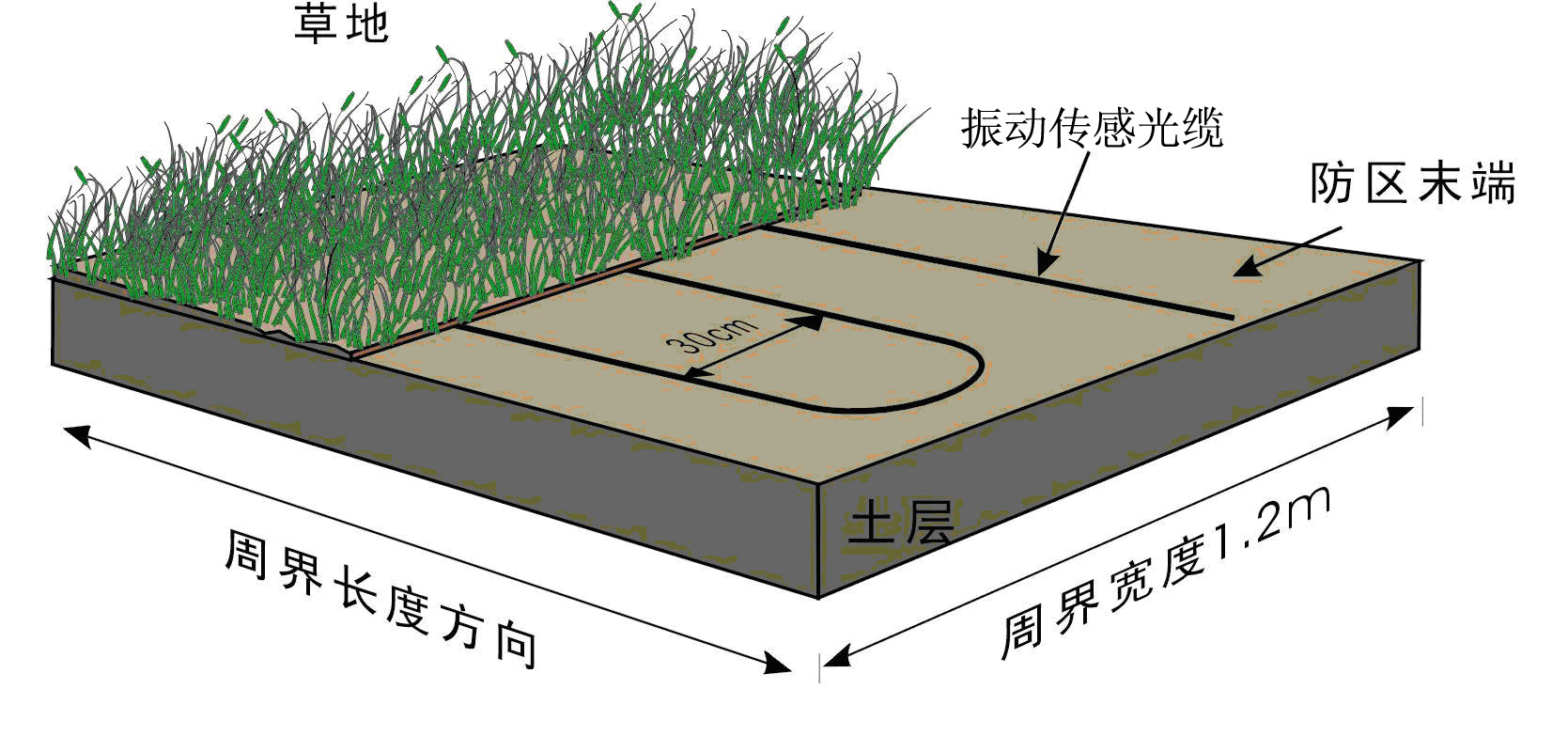

草坪、草地

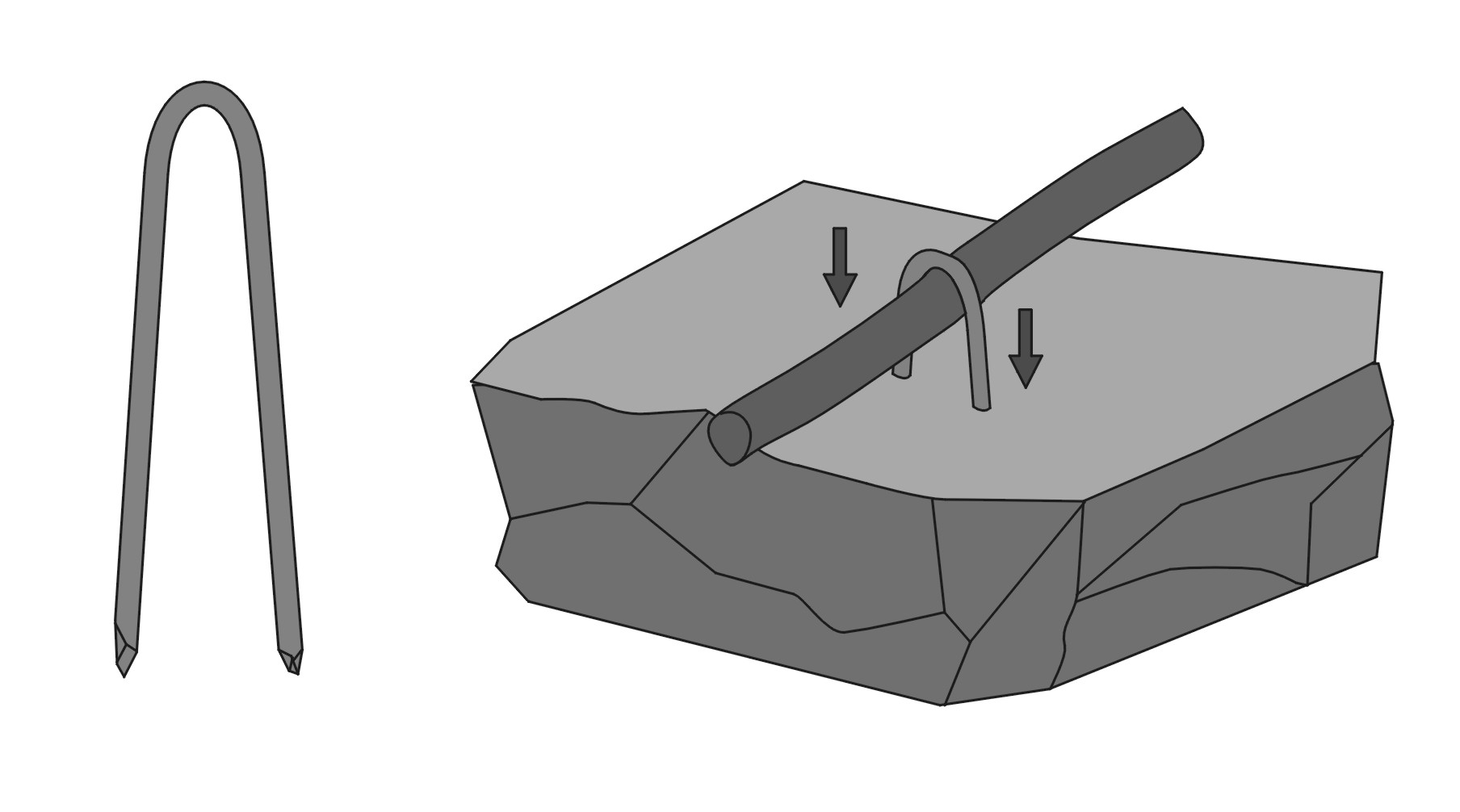

在草坪下埋設振動傳感光纜時，如果該區域已經鋪上草坪，應先將需要鋪設振動傳感光纜的周界區域的草坪用草坪切割機鏟起。周界區域寬度應不小于1.2米，如須提高警戒級別，可增加周界區域的寬度。草坪下面的土地應是土質較為硬而緊密的泥土，如果是水分較多，軟而松散的土質會吸收振動，造成設備性能下降。在土層的表面沿周界方向迂回平行鋪設多道振動傳感光纜，光纜間隔距離為25cm，即1.2米寬的區域應平行鋪設5道振動傳感光纜，如圖。振動傳感光纜應平直、緊密地附著在土層表面，可采用Φ5的鋼絲折彎成如圖所示的線卡子，每隔50cm用線卡子將振動傳感光纜緊壓在土層上，但應注意避免因壓力過大造成光纜變形。固定好光纜后，將草坪平鋪在上面，鋪設厚度5—10cm為適，鋪設太深靈敏度太低，不利于報警信息識別。應保證草坪接合處緊密，以避免振動傳感光纜外露。
（6）沙土地（松散干燥的泥土地）

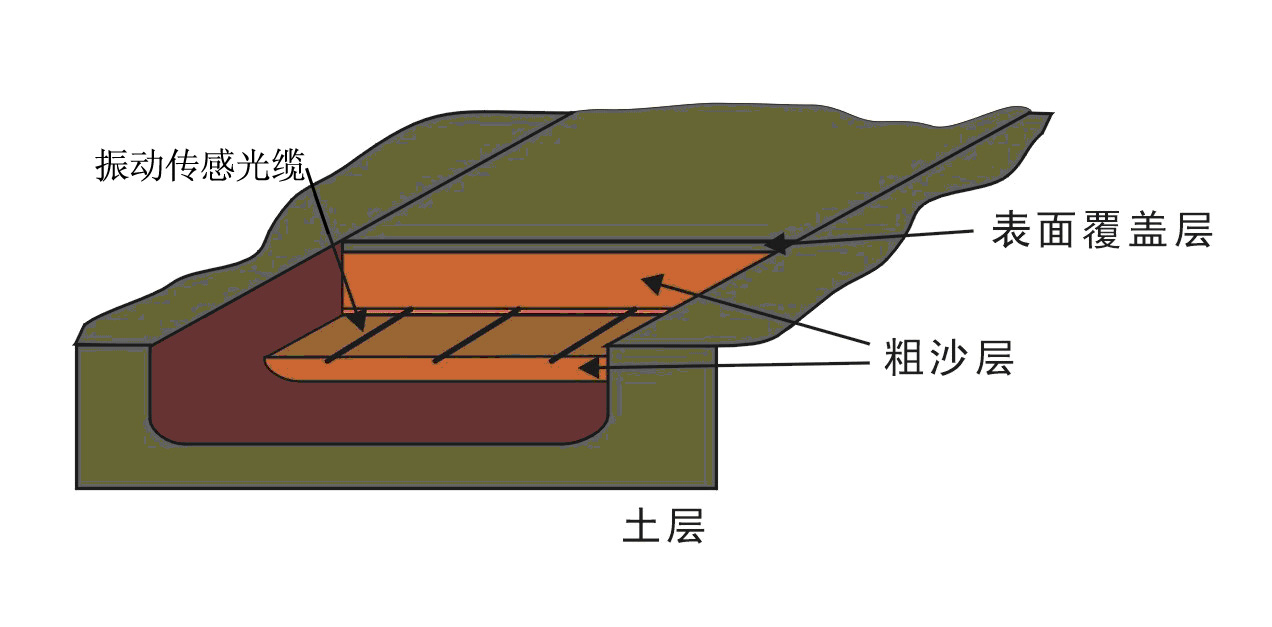

在沙土地下埋設振動傳感光纜時，也采用平行鋪設多道振動傳感光纜的鋪設方式，但由于沙土比較松軟，當入侵者進入該區域時，透過沙土層對振動傳感光纜施加壓力，振動傳感光纜可探測到微小的擠壓變形并產生信號，所以在沙土地埋設振動傳感光纜時，應減少平行振動傳感光纜的間距，而且埋設不可過深。通常采用的間隔為20--25cm，埋設深度為5--10cm，如圖。在進行施工時，首先在需要鋪設光纜的區域挖出一道寬1.2m，深10cm的凹槽，在凹槽的底部平鋪一層厚度為3cm的粗沙，再將振動傳感光纜平行鋪設于粗沙表面，每隔50cm用鋼絲線卡子固定。光纜鋪設完成后，在其上面覆蓋一層厚度為5cm的粗沙，最后在其表面均勻地覆蓋一層1--2cm的地表介質（細沙或松散干燥的泥土）。

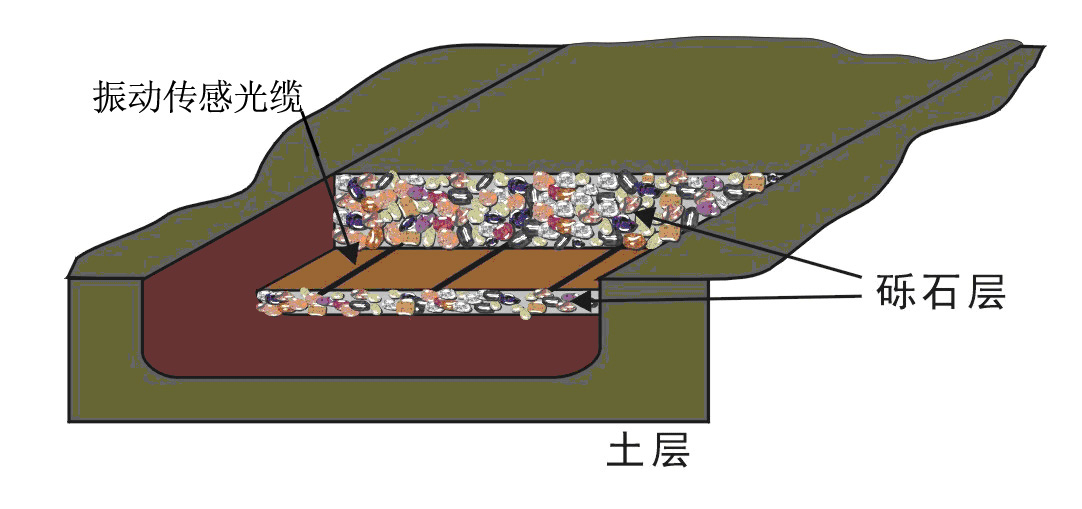

（7）礫石
當在礫石地面鋪設傳感光纖時，同樣采用平行鋪設多道振動傳感光纜的鋪設方式。通常平行鋪設振動傳感光纜的間隔為20至25cm，埋設深度為5至15cm,如圖。施工時，首先在需要鋪設光纜的區域挖出一道寬1.2m，深10cm的凹槽，在凹槽的底部平鋪一層厚度為3cm的礫石，再將振動傳感光纜平行鋪設于礫石表面，每隔50cm用鋼絲線卡子固定（線卡子可避開礫石固定到底層的泥土上）。振動傳感光纜鋪設完成后，在其上面覆蓋一層厚度為7cm的礫石。
使用的礫石必須光滑、圓狀，其直徑要求大約2厘米或更大以便更有效地探測運動、震動和壓力。礫石必須沒有尖銳的邊緣，這樣可以避免礫石受到擠壓時對傳感光纖造成損害。
所有的礫石必須干凈，使之不帶灰塵和沙子，在溫度會降至冰點以下的地區，必須保持礫石的不積蓄水源，否則會降低設備的性能。
3 引導光纜敷設
引導傳輸光纜主要是將現場每個防區的信號回傳至監控機房。作用與通信光纜一樣，其施工工藝可參考《電信網光纖數字傳輸系統工程施工及驗收暫行技術規定》 YDJ 44-89中的相關要求及規定。
由于引導光纜只起到傳輸信號作用，不含任何振動防區，因此該段光纜無需做特殊鋪設，常見的施工方式有架空和埋地。
如有特殊情況，采集器有需做埋地處理的，應建造設備井來放置和固定設備，設備井應密封并具有排水功能，避免長時間積水滲入設備內部，也可在地表建造座地電箱用來固定。
